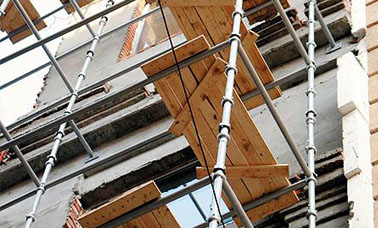

Строительные чашечные леса cup lock представляют собой унифицированное стеновое и фасадное решение для установки временной опалубки при выполнении работ. Система замков позволяет собирать чашечные леса в виде пространственной конструкции, временно связанной со стеной здания и предназначенной для размещения работников, ограниченного весовыми характеристиками количества материалов и инструмента.
Конструктивный и функциональный принцип чашечной опалубки
Основным сборочным узлом чашечных лесов является стойка — несущий вертикальный элемент конструкции. Цена комплекта зависит от выбранного варианта размеров. Унификация деталей позволяет подгонять собранные чашечные леса по длине и высоте к стенам любого размера. Cup Lock представляет собой сборный элемент, позволяющий соединить вертикальные опорные и удлиняющие стойки с горизонтальными ригелями и диагональными распорками. Чашечная стойка устанавливается на выровненную поверхность в предусмотренную для этого опору, выравнивается по вертикали, после чего на несколько стоек производится монтаж пространственной конструкции при помощи замков Cup Lock.
Преимущества решения:
-
стойка чашечных лесов в составе опалубки несет нагрузочную функцию и обеспечивает вертикальную устойчивость под общим весом конструкции за счет установки в опору;
-
связь ригеля и стойки через замок позволяет соединять элементы без дополнительных креплений и гарантирует надежность соединения;
-
чашечные леса надежно связываются с капитальной стеной строительной конструкции и приобретают устойчивость в трех плоскостях;
-

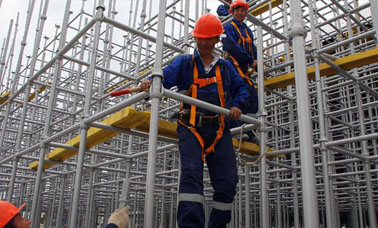

полностью собранные чашечные леса Cup Lock являются готовой к работе временной конструкцией, по которой может безопасно перемещаться персонал.
Из чего состоят леса Cup Lock
Стойка чашечная для строительных лесов Cup Lock — вертикальная опора с несущими свойствами, изготовленная в виде трубы 48х3 мм, которая соединяется с чашечными замками.
Регулируемая опора — вертикальный элемент с отверстиями для монтажа на установочные опоры в виде металлических площадок со втулками.
Фланцевые ригели — элемент пространственной конструкции опалубки, соединяемый со стойками через замок Cup Lock.
Установочные втулки — элемент, с помощью которого чашечная стойка удлиняется при сборке по вертикали и сохраняет устойчивость.
Функциональные элементы, из которых состоят чашечные леса:
- на чашечные стойки и ригели укладываются горизонтальные настилы для людей и материалов;
-
в зависимости от требований безопасности с одной или трех сторон устанавливаются и фиксируются к вертикальным стойкам страховочные ограждения;
-
для перехода между уровнями предусмотрены разборные секции металлических лестниц.
Для сборки полноценной опалубки не требуется использовать посторонние детали, все необходимое включено в комплект поставки и учтено в цене поставки.
